概述:GF回转式格栅除污机,又称循环齿耙格栅除污机或者回转式固液分离机,是一种可以连续自动拦截并清除流体中各种形状杂物的一种水处理专用设备,可广泛的应用于城市污水处理,自来水行业,电厂进水口,同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备,是目前应用最广也是最为有效的固液筛分设备之一。
工作原理:
特点与应用:
该设备的优点如下:
(1)有一定的自净能力,运动平稳、无噪声;
(2)无堵塞现象,很适宜制作间距1~10mm的细格栅除污机,实际生产中采用10~20mm的中粗格栅除污机效果也很满意;
(3)由于耙齿弯钩的承托,截留的污物不会下坠,到顶部翻转时,又易于把污物卸除;
(4)自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好,在无人看管的情况下可保证连续稳定工作,设置有过载保护装置。同时可根据需要任意调节设备运行间隔,实现周期性运转;也可根据格栅前后的液位差自动控制,并且有手动控制功能以方便检修,日常维修工作量很小。
鉴于以上优点,因此可以广泛应用于:市政管渠的杂物筛分、污水处理的预先筛分、给水厂的取水点和电厂冷却水的进水口处、纺织、印染、化工、制革、造纸、酿酒等废水处理的前级筛分以防堵塞水泵。
设备参数:
设备规格按机款尺寸分GF300-3600,机器宽度超过1800mm,则做成并联机,耙齿栅隙分为1mm,3mm.5mm,10mm,20mm.30mm,40mm,50mm等各种规格,选型由过水量,提升高度,固液分离总量和所分离物质的形状、颗粒大小来选择,同时选配不同的材质,设备长度根据设计渠道尺寸定做。
外形示意图:
B=机宽(渠宽B1-100);
耙齿工作面=机宽-160,;
H=渠深;H1=出渣高度,
H2=H+H1+1400,α=安装角度(65°~80°),具体参数见下表1-2
GF格栅设备参数表。
过水流量计算
格栅每小时过水流量:Q=K*(B-160)*h*V*3600
其中:Q=过水流量(m/h);
K=与格栅间隙有关的流量系数(见系数表);
B=格栅机宽(m);h=栅前水深(m),一般按1m或低于渠深0.3m以上;
V=过流速度,一般取0.6~1m/s。
主要技术参数:
表1-1 过流系数K
格栅间隙
(mm) |
0.5 |
1 |
2 |
3 |
5 |
15 |
20 |
30 |
流量系数K |
0.08 |
0.1 |
0.12 |
0.27 |
0.36 |
0.42 |
0.5 |
0.6 |
控制系统:
控制系统为用户选用或自备,在现场接入三相电源即可使用。
现场控制箱上采用就地启停控制按钮,现场电控箱上设有设备的启动,停机按钮及启动、停机、事故信号灯,为节省能耗、所有信号灯都采用节能型,在电控箱内设有电动机保护器,控制柜可设PLC远程控制接口。本电控箱采用碳钢防腐或不锈钢外壳,室外防雨。
表1-2 GF设备参数
型号 |
GF
300 |
GF
400 |
GF
500 |
GF
600 |
GF
700 |
GF
800 |
GF
900 |
GF
1000 |
GF
1100 |
GF
1200 |
GF
1300 |
安装角度α |
65~80° |
电机功率(KW) |
0.75 |
0.75~1.1 |
1.1~1.5 |
1.5~2.2 |
耙齿运行速度(m/min) |
约2 |
机宽B(mm) |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
耙齿工作面(mm) |
140 |
240 |
340 |
440 |
540 |
640 |
740 |
840 |
940 |
1040 |
1140 |
渠宽B1(mm) |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
渠深H (mm) |
1500~12000用户自定 |
出渣高度H1 |
600~1200用户自定(默认800) |
订货参数:
1、渠道(设备)宽度; 2、渠道深度; 3、出料高度; 4、耙齿间隙; 5、安装角度; 6、机架材质; 7、耙齿材质; 8、其余要求
说明:1.机架材质有碳钢与不锈钢可选;
2.耙齿有不锈钢与尼龙(普通尼龙不耐低温,北方用户慎选)可选。

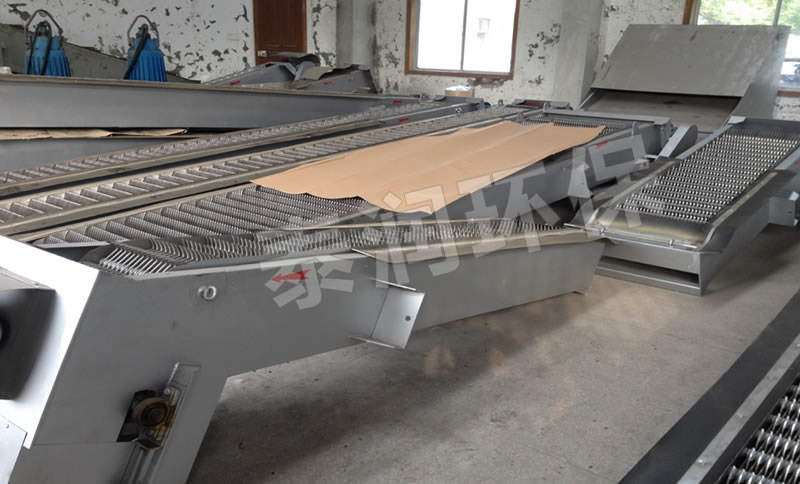

泰润公司格栅车间照片
回转式机械格栅市政生活污水用
网篦式机械格栅屠宰养殖污水专用

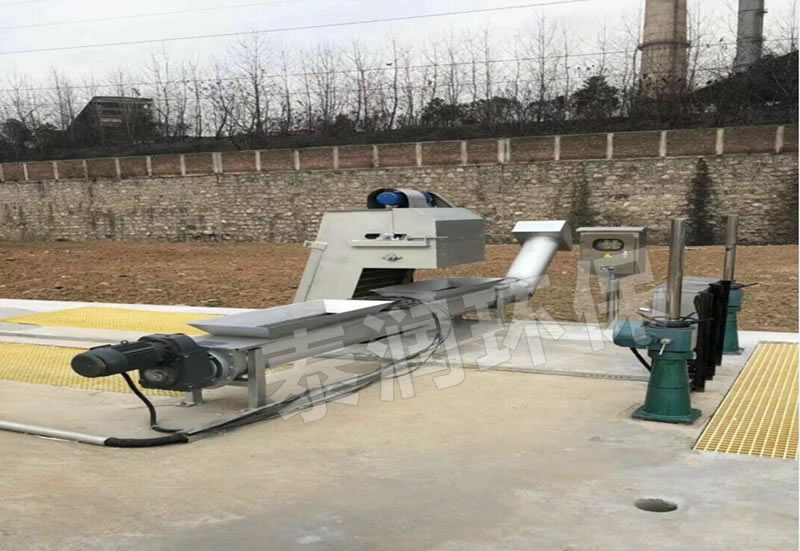

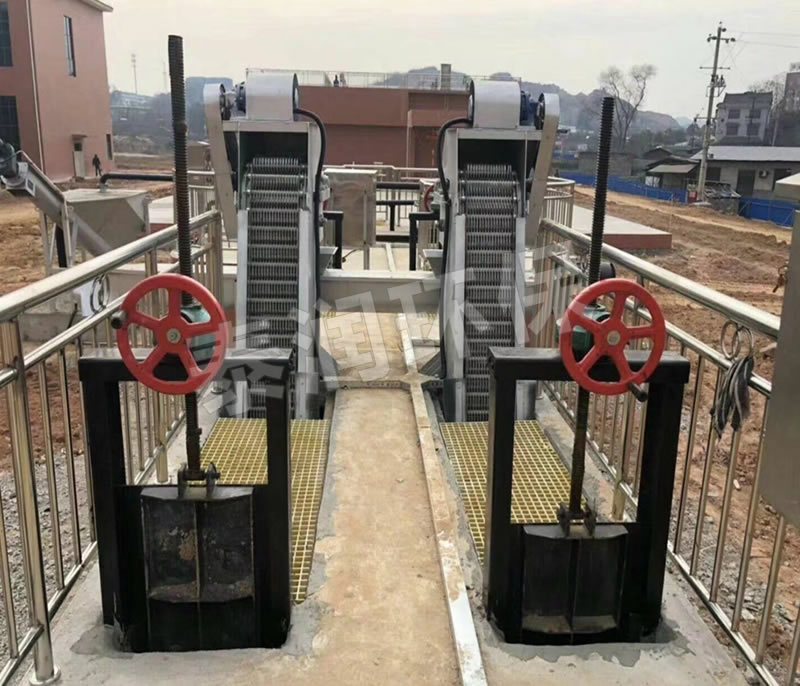

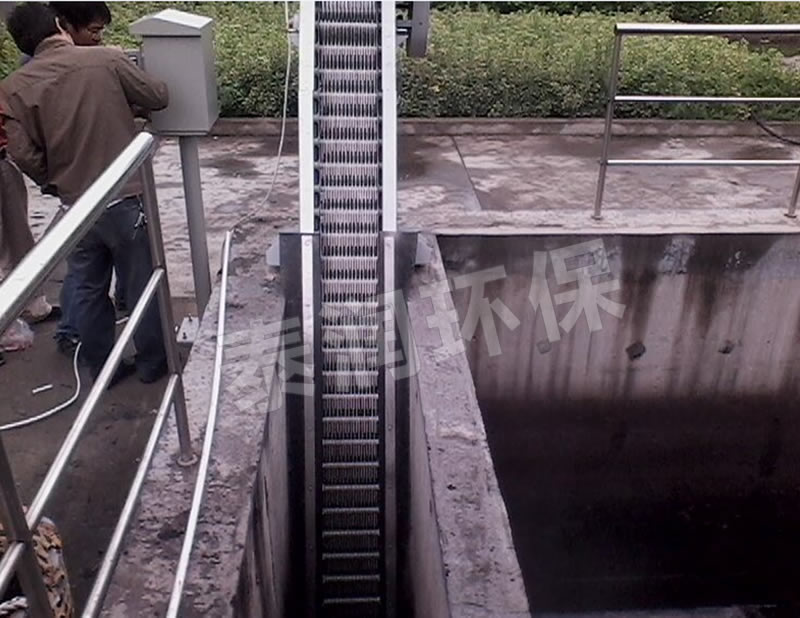

泰润公司格栅现场关连设备配套应用照片 |
